Van Màng nhựa ASAHI Type 14

Van Màng nhựa ASAHI Type 14

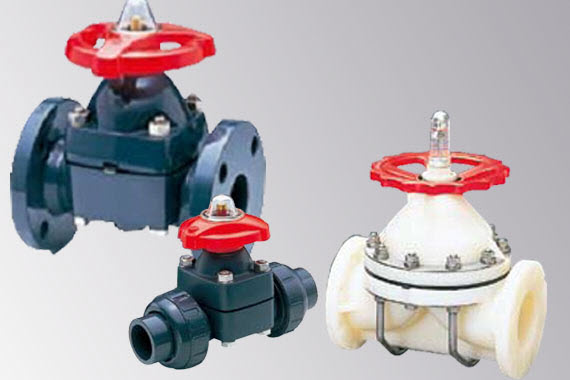

Van màng Asahi là sự kết hợp của nhiều lựa chọn giữa vật liệu thân van và màng van để phù hợp với từng ứng dụng. Thiết kế của van nhằm tăng khả năng chống ăn mòn và không bị kẹt. Khi màng van được nâng lên do tác động kéo lên của trục van, dòng lưu chất sẽ đi qua cửa van từ từ. Bùn đất, hoặc các lưu chất đậm đặc thường bị tắc khi đi qua các loại van khác, nhưng với van màng điều đó sẽ không là trở ngại. Lắp chụp trên (bonnet) của van là phần được cách ly hoàn toàn với lưu chất lưu thông qua van bởi màng van, phần này cũng nên được xem xét tương thích với môi trường sử dụng. Van được thiết kế để lắp hướng lên giúp việc bảo trì van dễ dàng sau quá trình sử dụng. Van phù hợp sử dụng làm van tiết lưu hoặc van đóng/mở (on/off) trong các ứng dụng từ xử lý nước sạch tới sản xuất hóa chất, hoặc dẫn các dòng lưu chất mài mòn cao như bùn, nước thải. Van màng Asahi có thể hoạt động bằng tay, bằng điều khiển khí nén hoặc điều khiển điện.

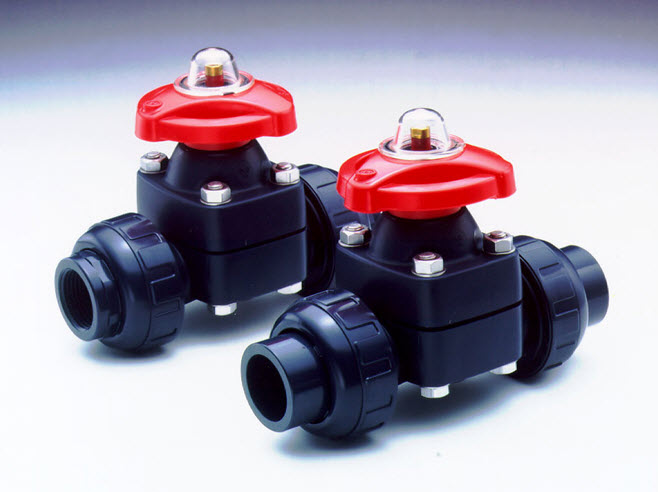

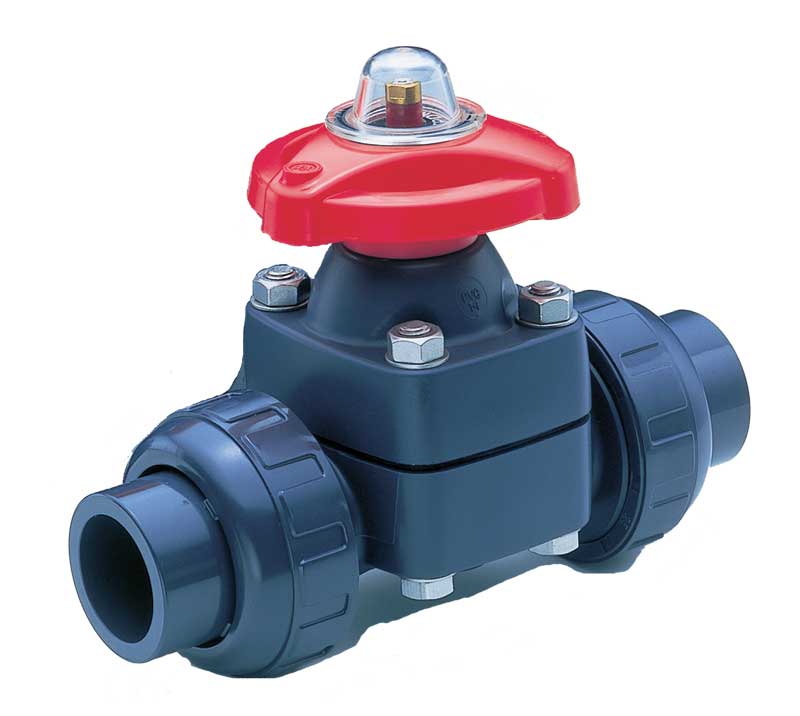

Van màng Asahi Type 14 - nối rắc co

TRUE UNION DIAPHRAGM VALVE TYPE 14(15-50mm)[1/2-2inch]

Size van: 15 – 50mm

(1/2" – 2")

Tiêu chuẩn:

JIS, ANSI, DIN

Vật liệu thân van:

PVC,CPVC,PP và PVDF

Kiểu nối: nối keo, rắc co

Vật liệu màng:

EPDM & PTFE/EPDM hoặc PTFE/EPDM phủ PVDF
Màng Nitrile & FKM là lựa chọn

Ứng dụng:

Làm van tiết lưu, van dẫn bùn, van hóa chất trong nhà máy hóa chất, tẩy, nhuộm, mỹ phẩm, nuôi trồng thủy sinh, xử lý nước, nước thải, khai mỏ, bể bơi, bán dẫn, điện tử...

ĐẶC ĐIỂM:

Dễ bảo trì

Van có thể dễ dàng tháo lắp khỏi đường ống bằng việc tháo lắp rắc co 2 đầu van.

Đáy van được thiết kế để giúp gá van dễ dàng

Đáy van màng Type 14 được thiết kế có sẵn những lỗ bắt vít để cố định van vào hệ thống gá, ổn định đường ống. Van màng Type 14 cũng có thể lựa chọn loại lắp bích để tăng độ an toàn cho hệ thống.

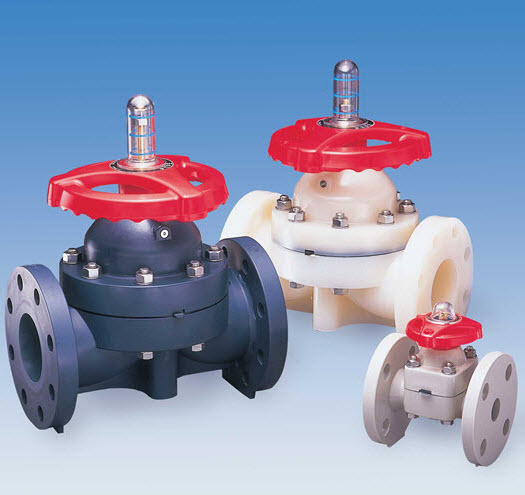

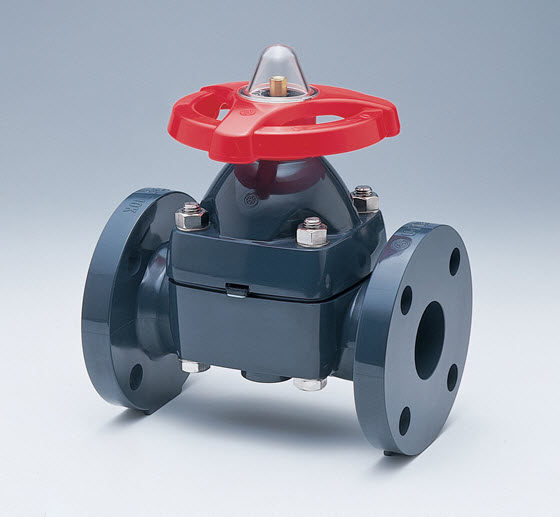

Van màng Asahi Type 14 - nối bích

Asahi Diaphragm Valve Type 14

Size van: 15–100mm

1/2" – 4"

Tiêu chuẩn:

JIS, ANSI, DIN

Vật liệu thân:

PVC, CPVC, PP & PVDF

Kiểu nối: Nối bích chuẩn ANSI, JIS, DIN

Vật liệu màng van:

EPDM & PTFE/EPDM hoặc PTFE/EPDM phủ PVDF
Màng Nitrile & FKM là lựa chọn

Ứng dụng:

Làm van tiết lưu, van dẫn bùn, van hóa chất trong nhà máy hóa chất, tẩy, nhuộm, mỹ phẩm, nuôi trồng thủy sinh, xử lý nước, nước thải, khai mỏ, bể bơi, bán dẫn, điện tử...

Product range

ĐẶC ĐIỂM:

Dễ bảo trì

Van có thể dễ dàng tháo lắp khỏi đường ống bằng việc tháo lắp rắc co 2 đầu van.

Đáy van được thiết kế để giúp gá van dễ dàng

Đáy van màng Type 14 được thiết kế có sẵn những lỗ bắt vít để cố định van vào hệ thống gá, ổn định đường ống. Van màng Type 14 cũng có thể lựa chọn loại lắp bích để tăng độ an toàn cho hệ thống.

Khả năng làm kín tuyệt vời

Màng van được làm bằng các loại cao su chất lượng cao, có khả năng giãn nén tốt, màng van và các bộ phận liên quan được thiết kế để tăng độ kín, an toàn tối đa.

Đóng kín ngay cả khi dùng lực nhẹ

Van được thiết kế dựa trên hệ thống phân tích động lực CAE, giúp phân bố lực dàn đều trên màng van. Thiết kế này cho phép người vận hành chỉ cần dùng một lực nhỏ cũng có thể đóng kín van tuyệt đối.

Travel Stop gắn liền màng

Màng van được thiết kế cải tiến, với chốt nằm trong màng van giúp bảo vệ màng tốt nhất.

Chỉ thị van dễ quan sát

Chỉ thị đóng/mở trên đỉnh tay van có màu dễ quan sát khi mở một nửa hoặc hoàn toàn van. Do chỉ thị van nằm trong ống che, chỉ thị van không thể quan sát được nếu van đóng hoàn toàn. Như vậy người vận hành cũng có thể nhận biết bằng mắt thường.

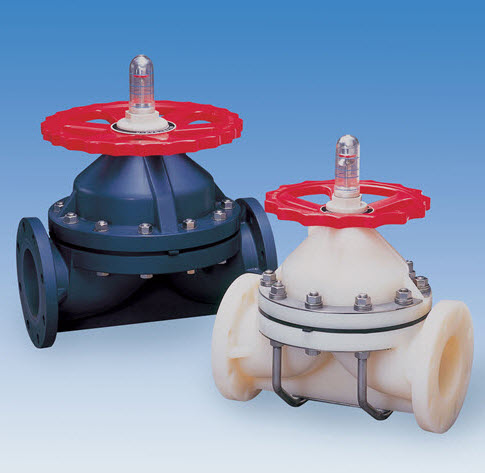

Van màng Asahi Type 15 - nối bích

DIAPHRAGM VALVE TYPE 15(125,150mm)[5,6inch]

Size van: 125 – 150mm

(5" – 6")

Tiêu chuẩn:

JIS, ANSI, DIN

Vật liệu thân:

PVC, PP & PVDF

Kiểu nối: Nối bích chuẩn ANSI, JIS, DIN

Vật liệu màng van:

EPDM & PTFE/EPDM hoặc PTFE/EPDM phủ PVDF
Màng Nitrile & FKM là lựa chọn

Ứng dụng:

Làm van tiết lưu, van dẫn bùn, van hóa chất trong nhà máy hóa chất, tẩy, nhuộm, mỹ phẩm, nuôi trồng thủy sinh, xử lý nước, nước thải, khai mỏ, bể bơi, bán dẫn, điện tử...

Dễ dàng vận hành

Để giảm lực ma sát, vật liệu, hình dạng và các phần chuyển động của van được thiết kế lại, ngoài ra tay van cũng được thiết kế giúp vận hành van được dễ dàng.

Cải thiện khả năng làm kín

Bằng các công cụ phân tích 3D CAD/CAE, Van màng Asahi Type 15 đã tăng độ dày thân van. Hơn nữa, việc sử dụng cao su đàn hồi, chịu va đầu, chịu kéo cao, do đó cải thiện khả năng chống lại sự thay đổi nhiệt độ.

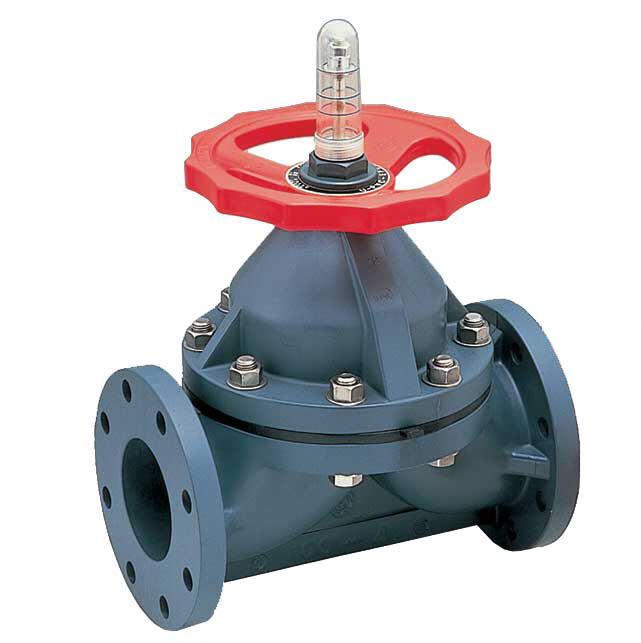

Van màng Asahi Type 72 - nối bích
DIAPHRAGM VALVE TYPE 72

Size van: 200 – 250mm

8" – 10"

Tiêu chuẩn:

JIS, ANSI, DIN

Vật liệu thân:

PVC, PP & PVDF

Kiểu nối: Nối bích chuẩn ANSI, JIS, DIN

Vật liệu màng van:

EPDM & PTFE/EPDM hoặc PTFE/EPDM phủ PVDF
Màng Nitrile & FKM là lựa chọn

Ứng dụng:

Làm van tiết lưu, van dẫn bùn, van hóa chất trong nhà máy hóa chất, tẩy, nhuộm, mỹ phẩm, nuôi trồng thủy sinh, xử lý nước, nước thải, khai mỏ, bể bơi, bán dẫn, điện tử...

Nắp chụp (bonnet) kín tốt hơn

Do nắp chụp trên (bonnet) có O-ring làm kín giúp ngăn nước mua, ẩm từ môi trường đi vào trong nắp chụp, do vậy van màng Asahi type 72 có thể được sử dụng an toàn ngoài trời.

Nắp chụp chỉ thị van

Do chỉ thị đóng/mở van được bảo vệ bởi nắp chụp, giúp bảo vệ trục và chỉ thị van chống lại ăn mòn do thời tiết và các chất lỏng bên ngoài.

Chỉ thị vị trí van

Chỉ thị van có thể được quan sát dễ dàng độ mở của van.

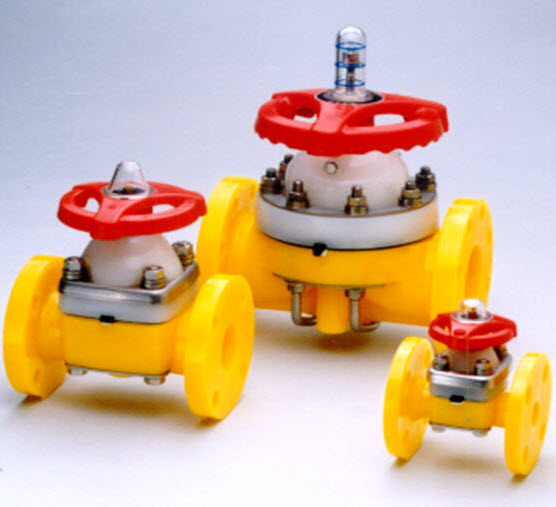

Van màng Asahi chuyên dùng cho hệ thống Chlor-Alkali (sản xuất xút và axit)

DIAPHRAGM VALVE / Chlor-Alkali Specification & EL Specification

Size van : 15 - 100mm

½” – 4”

Tiêu chuẩn:

JIS, ANSI, DIN

Vật liệu thân: EL-PVDF

Kiểu nối: Nối bích

Vật liệu màng van: EL-PTFE

Ứng dụng:

dùng trong công nghiệp sản xuất xút - clo (Chlor/Alkali), công nghiệp giấy, bột giấy, sản xuất thép

Đặc điểm: Ngăn chặn việc rò rì, thẩm thấu qua màng và nứt vỡ thân van bằng các vật liệu đặc biệt.

Môi trường ứng dụng: Nước muối bão hòa nhiệt độ cao, Sodium hypochlorite (NaClO), axit HCl..

Thông số kỹ thuật

Sizes: 15mm – 250mm (1/2" - 10")

Vật liệu thân: PVC, CPVC, PP và PVDF

Vật liệu Bonnet: PVC, PP, PPG và PVDF

Màng van: EPDM and PTFE

Các màng van khác như Nitrile và FKM là lựa chọn theo yêu cầu
